CATIA飞机建模教程【01】- 创建工程项目以及引入翼型参考
发表时间：2024-08-14 03:02:28
˙
最后更新时间：2024-10-06 02:03:01

00 写在前边

本教程的初衷，是为了方便城大或者其他院校的同学们，在参加CUADC或者其他相关系列的飞行器/机械类比赛时，能够有个系统的CATIA建模教程，不至于网上抓瞎。当然，网上也存在很多非常优秀的视频教程，例如：【【北航】飞机总体设计 CATIA军机建模教程（已完结）】 等等优秀的视频教程。本教程主要从文字与配图的方式，逐步的进行设计，同时对于一些在设计过程中存在的问题提供一些个人的解决方法。

教程尽量争取做到面向小白，不足之处还望谅解。🥳

本教程的大体结构如下：

  • 1.创建工程项目、引入翼型参考（包含翼型库以及翼型工具的使用等等）
  • 2.机翼主体结构的建模、上反、前掠/后掠的画法
  • 3.创成式外形设计的使用
  • 4.机身主体的建模
  • 5.结构的填充

希望和各位同学一起进步，学习😊

01 创建工程项目

在CATIA中，工程项目的管理是由Product（后统称 产品 ）文件统一创建的，使用根产品进行工程项目的管理是一个良好的行为规范。因此，在本课程中，你将完全遵循产品管理原则。

首先，我们在一个空白窗口中，点击“文件” -> “新建产品”，创建一个名为huaxiangji的产品，像下图这样。需要注意的是，在CATIA中，不建议使用中文作为产品/零件的编号，因此我们在课程中采用的均为汉字拼音。 CATIA的工程结构类似于Windows系统中的文件管理，是一个树状结构，根结点是一个总产品，也就是刚才我们新建的huaxiangji，而在产品总产品下。可以新建子产品、子零件。这时，这些子产品和子零件就归属于根产品。

那么产品与零件有什么区别？这个问题，是我们需要实际探究的。 产品，在机械领域当中，实际所属的是一个机械/机构，他们是由若干个机构/零件组成的。因此产品可以快速的管理下属的结构，无论是在CATIA中对产品进行属性修改，还是赋予物质，都可以直接对下属的产品/零件进行统一赋予。

同时，我们在子产品中，对零件进行装配，其结果并不会对父产品产生影响，其装配关系，也是保存在子产品中的。此时如果对子产品进行装配，那么其下的零件会根据子产品的装配关系进行约束，使得装配的难度大幅度减少。使用者仅需要从小到大逐一装配，最后就能得到总装产品。

而零件，是一个单一组成单元。在CATIA中，零件仅表示某一个不能活动的结构。他是CATIA中的最小单元。因此，在对零件进行设计时，我们务必遵循一个零件一个结构的要求。在一个零件内，不能够创建两个独立结构。否则装配时，会因两独立结构同属一个零件，而导致无法装配的情况。

02 导入翼型

翼型是飞行器的重要参数，导入这一步骤对飞机设计来说是至关重要的。一般而言，翼型的导入流程如下：

  1. 使用翼型工具，寻找一个合适的翼型
  2. 将翼型数据导入EXCEL或其他工具进行处理
  3. 将处理后的翼型数据导入CATIA

翼型数据

为了更好的理解这三个步骤。首先我们需要了解翼型导出数据的本质。进入翼型工具或翼型网站，这里推荐使用翼型网站：AirfoilTools 或 windows翼型库 Profili 2 - wing airfoils managing, printing and analysis software

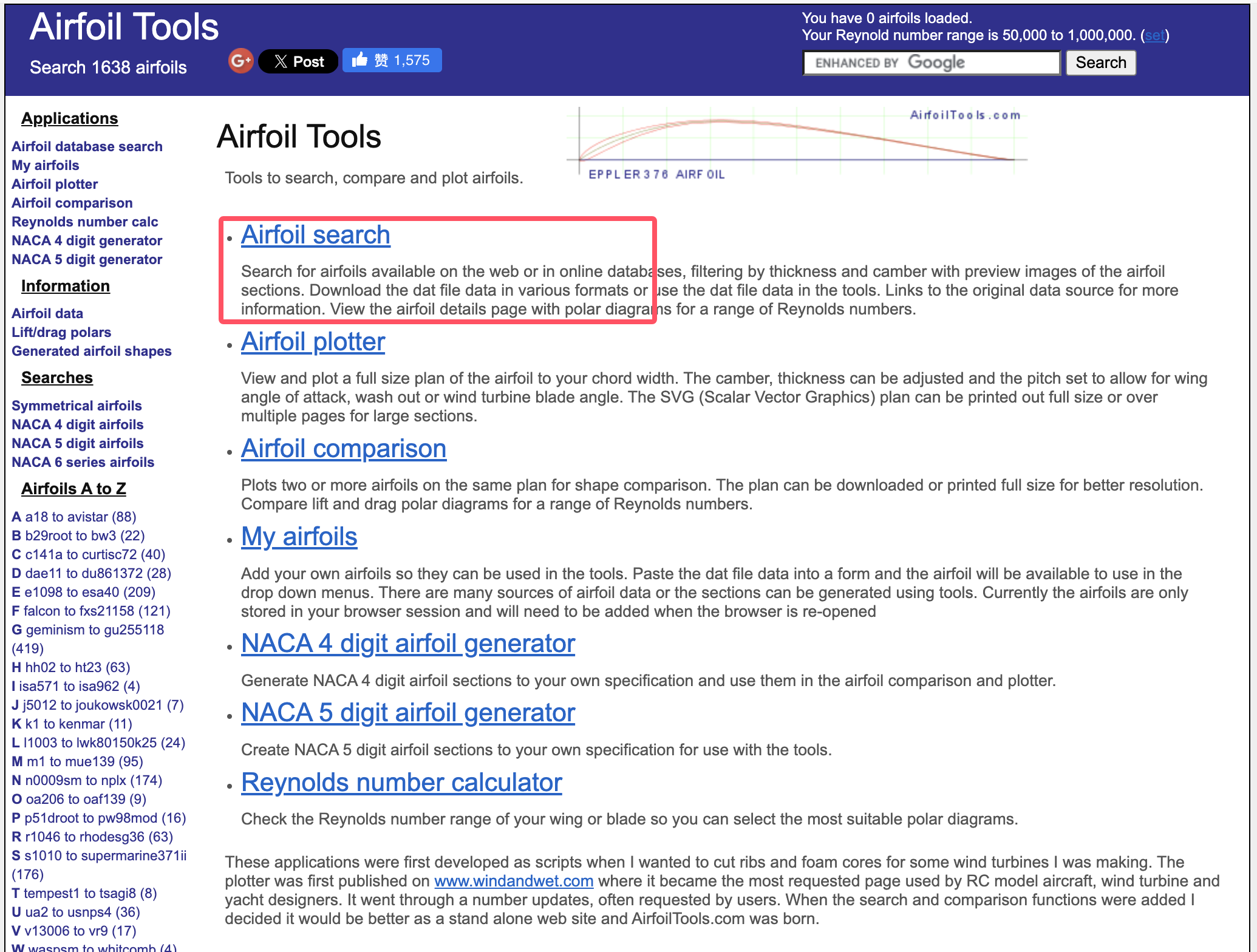

首先，进入AirfoilTools，点击Airfoil Search，搜索 NACA2414 或任意你喜欢的翼型。

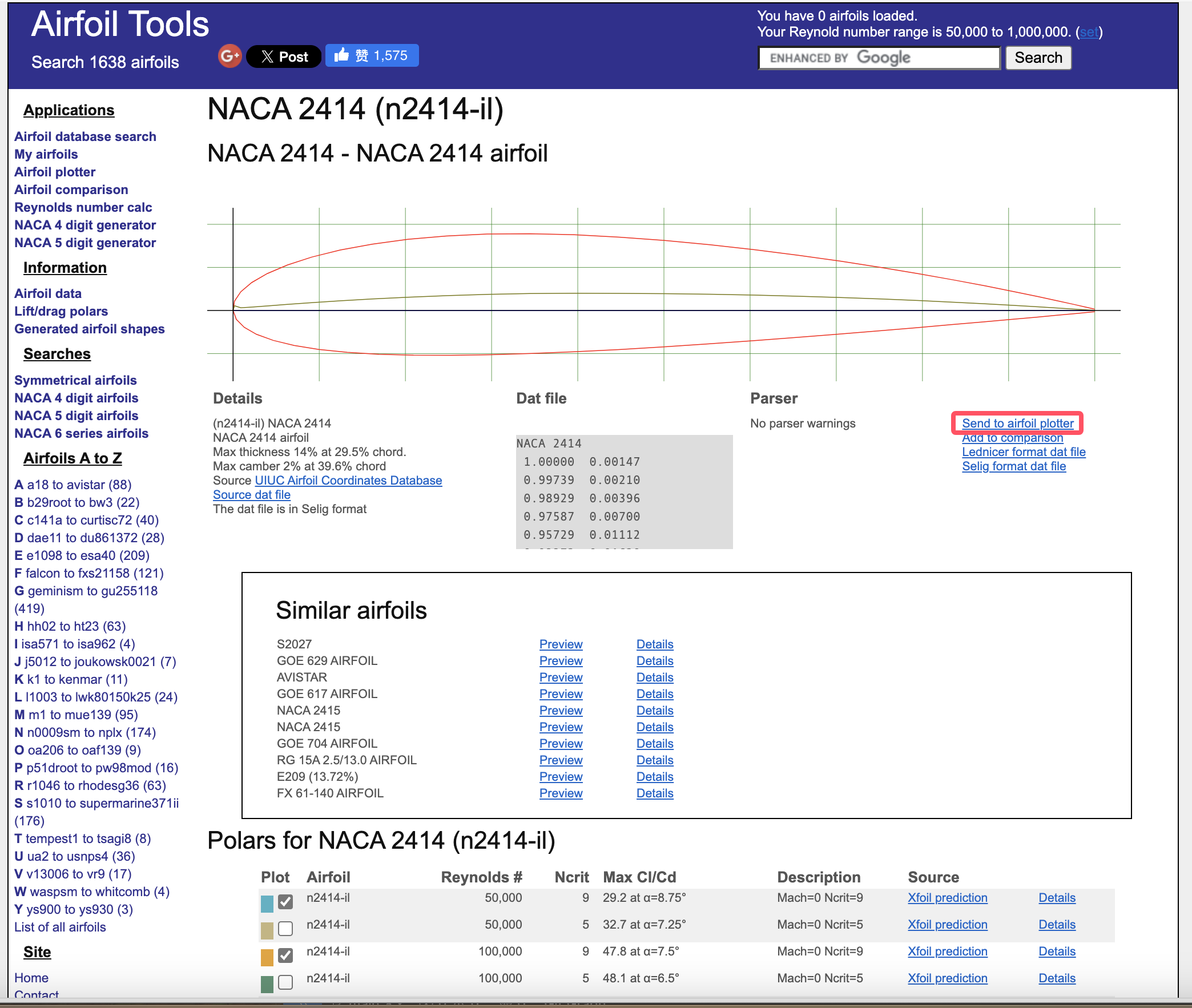

点击 NACA2414 进入详情页，可以看到此翼型的基础数据，包括最大曲面位置、最大厚度位置的、不同雷诺数下的升阻比等等。

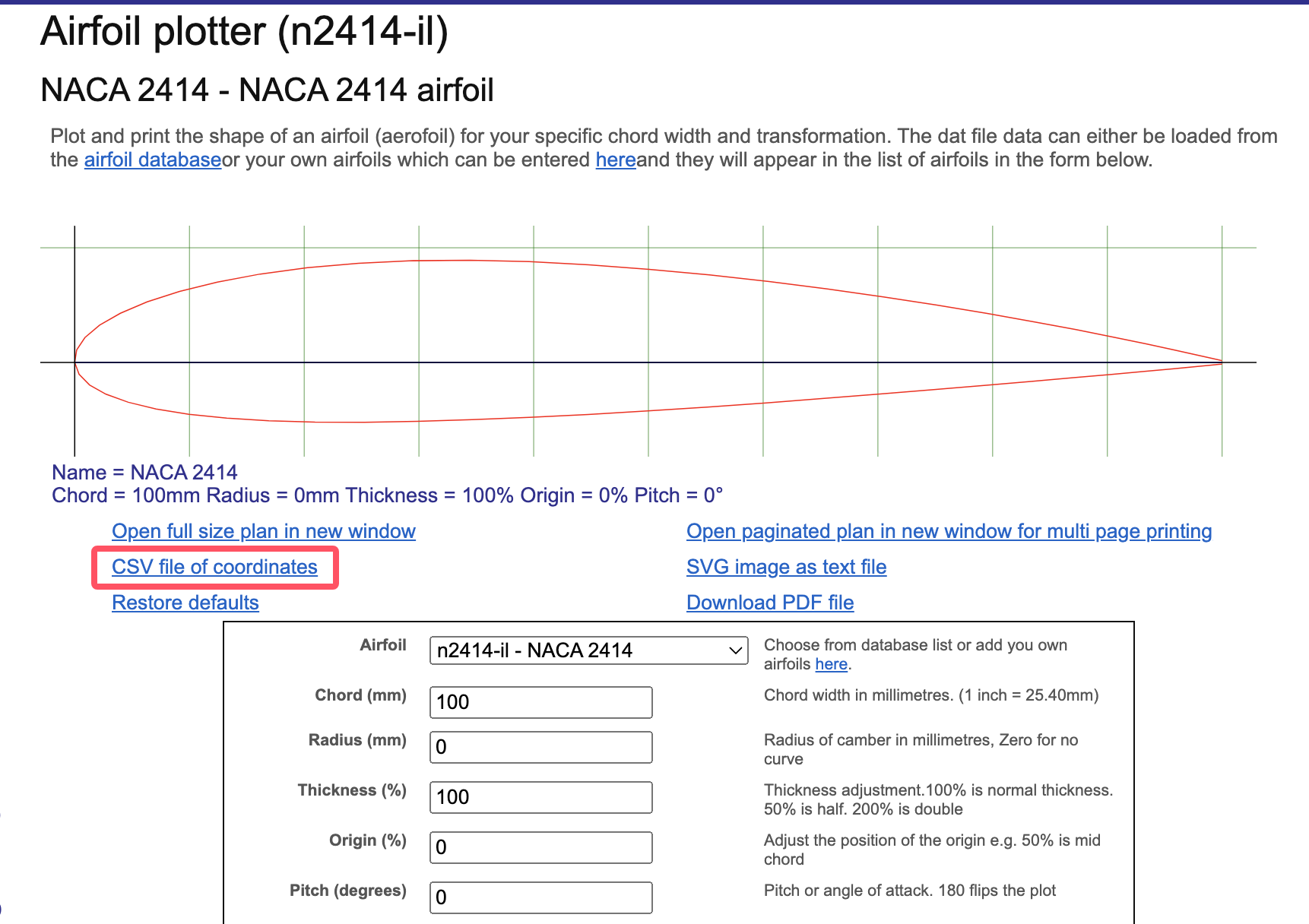

点击 Send to airfoil plotter 进入翼型绘图仪，我们可以找到如下的选项界面，此界面主要用于绘制你所需要的翼型。

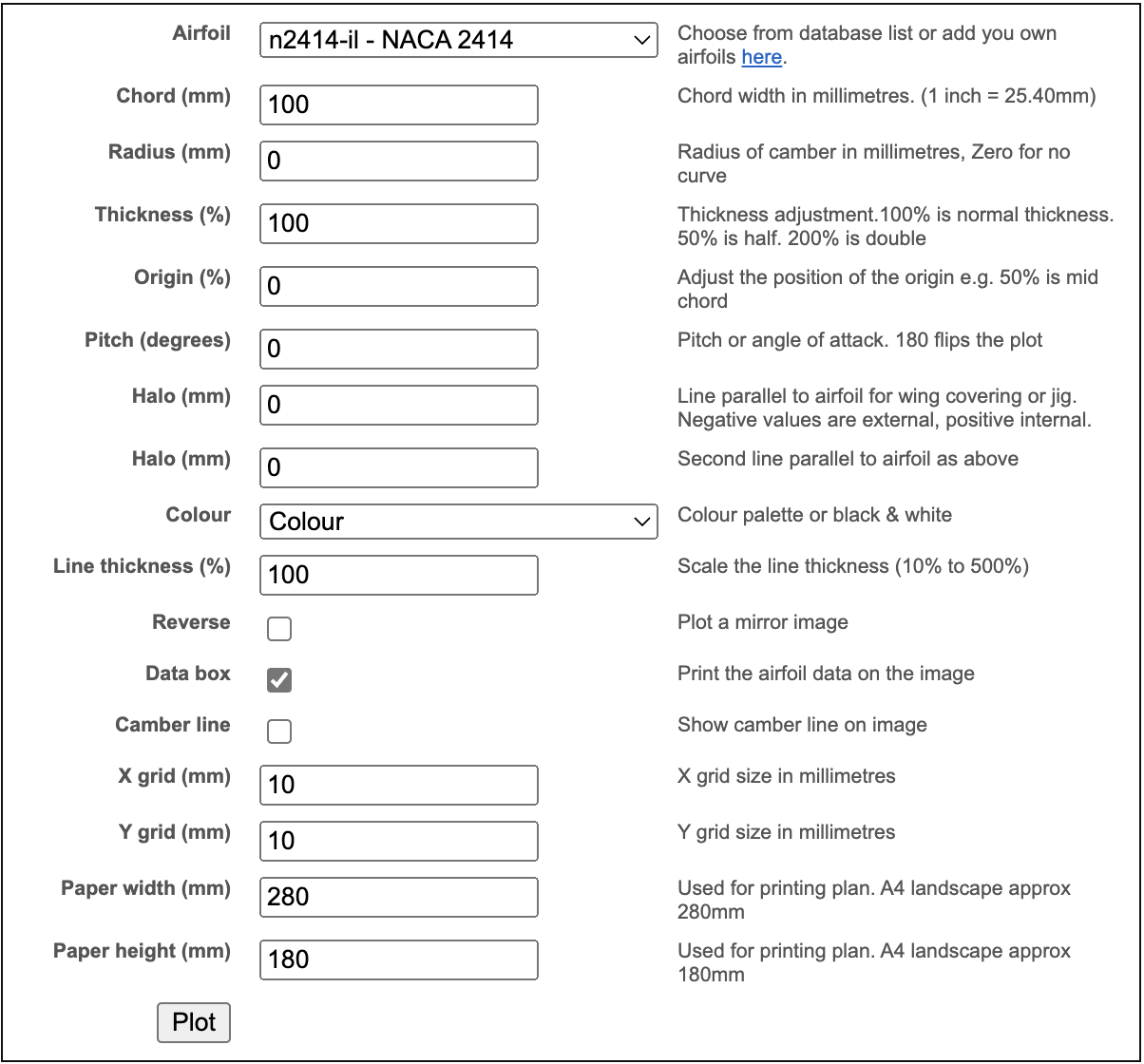

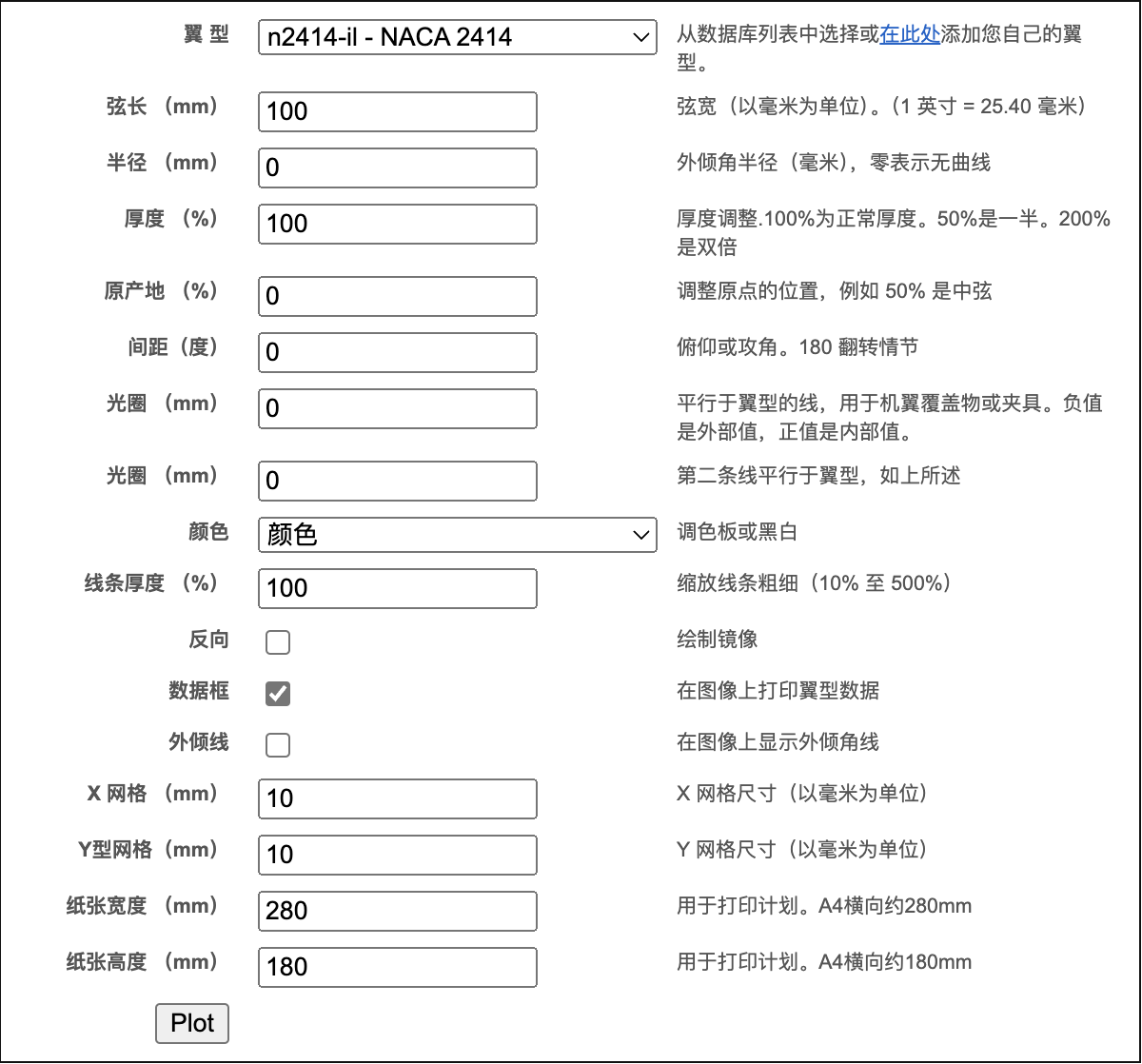

将界面翻译，便于使用，主要用到的参数包括 弦长、厚度、上反角 这几个参数，后续我们会根据实际需要，修改这几个参数便于设计。


现在，我们下载一个翼型数据用于学习。点击 CSV file of coordinates 我们可以得到一个 CSV 翼型文件，使用 EXCEL 打开，就可以看到所下载翼型的点位坐标。


仔细观察数据不难发现，该文件主要分为三个部分：翼型参数、翼型点位、中线坐标。

QQ_1724041005811.png 翼型参数

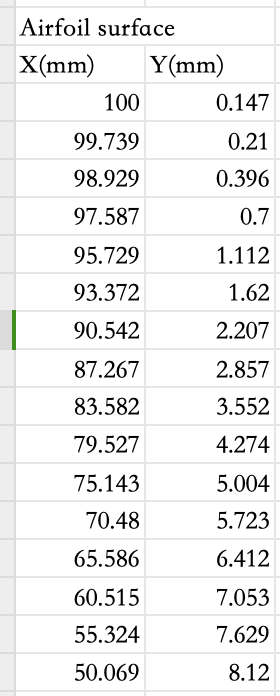

QQ_1724041062250.png 翼型点位

实际上，翼型就是在平面上绘制的特定的点的坐标，通过样条曲线方式，将点在平面上链接，即可得到翼型。 在案例中，我们下载的翼型为 NACA2414 弦长 100mm，100% 大小。

导入翼型

导入翼型可以使用多种方式，这里介绍两种：

  1. 对翼型数据进行处理后，采用CATAI的三维曲线指令导入
  2. 采用辅助软件导入

1.对翼型数据进行处理后，采用CATAI的三维曲线指令导入

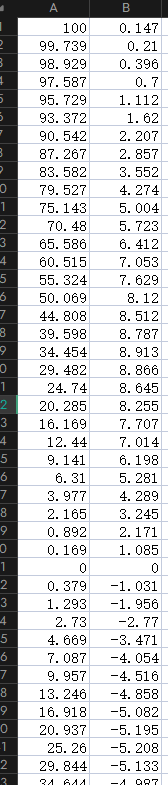

打开上一部分下载的 NACA2414-il.csv 文件，保留Airfoil surface 内容，其余内容全部删除。最后结果如图：


由于空间坐标为三维坐标系，目前仅有二维点位坐标，因此，我们需要对第三维进行补充。假设我们需要将翼型导入到yz平面中，则我们需要补充x轴信息。

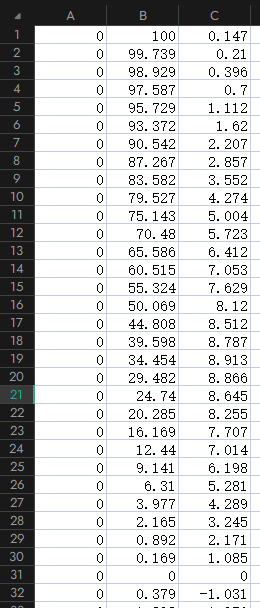

在数据表中，我们规定，A 列为 X 轴，B 列为 Y 轴，C 列为 Z 轴。因此对于上述的翼型导入，就需要在 X 轴上补0，也就是令 A 列为的值均为0。

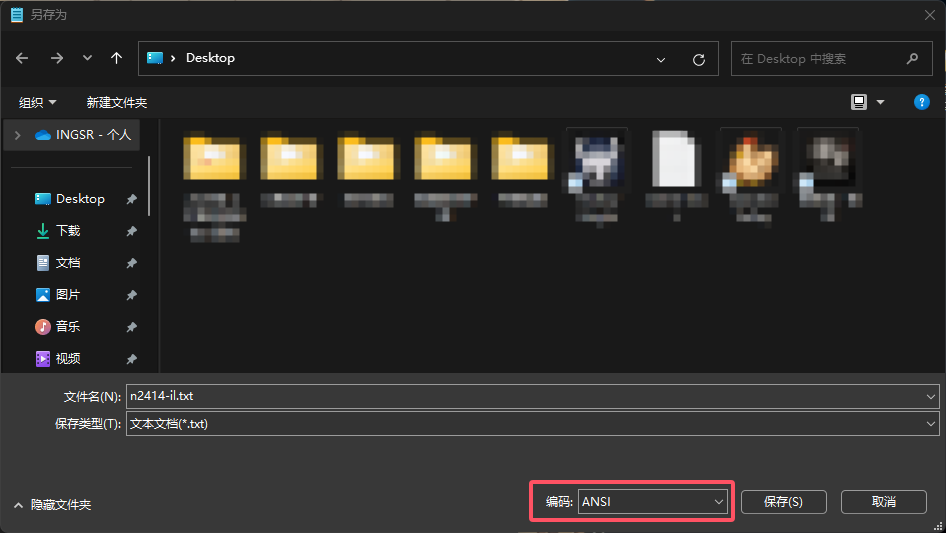

完成后另存为 txt 文件，同时需要注意，保存编码设计设置为 ANSI 类型。


打开 CATIA 新建零件，在开始菜单中选择 开始->形状->Digitized Shape Editor，在插入中选择Import image.png

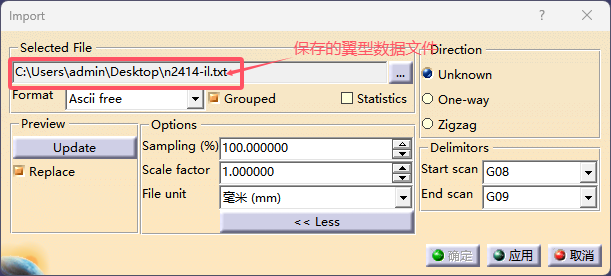

弹出的对话框中进行如下配置：


点击应用可以预览导入情况，随后点击确定完成导入。导入完成的翼型数据仅有点位，还需要通过3D Curve指令将点位转化为样条曲线。

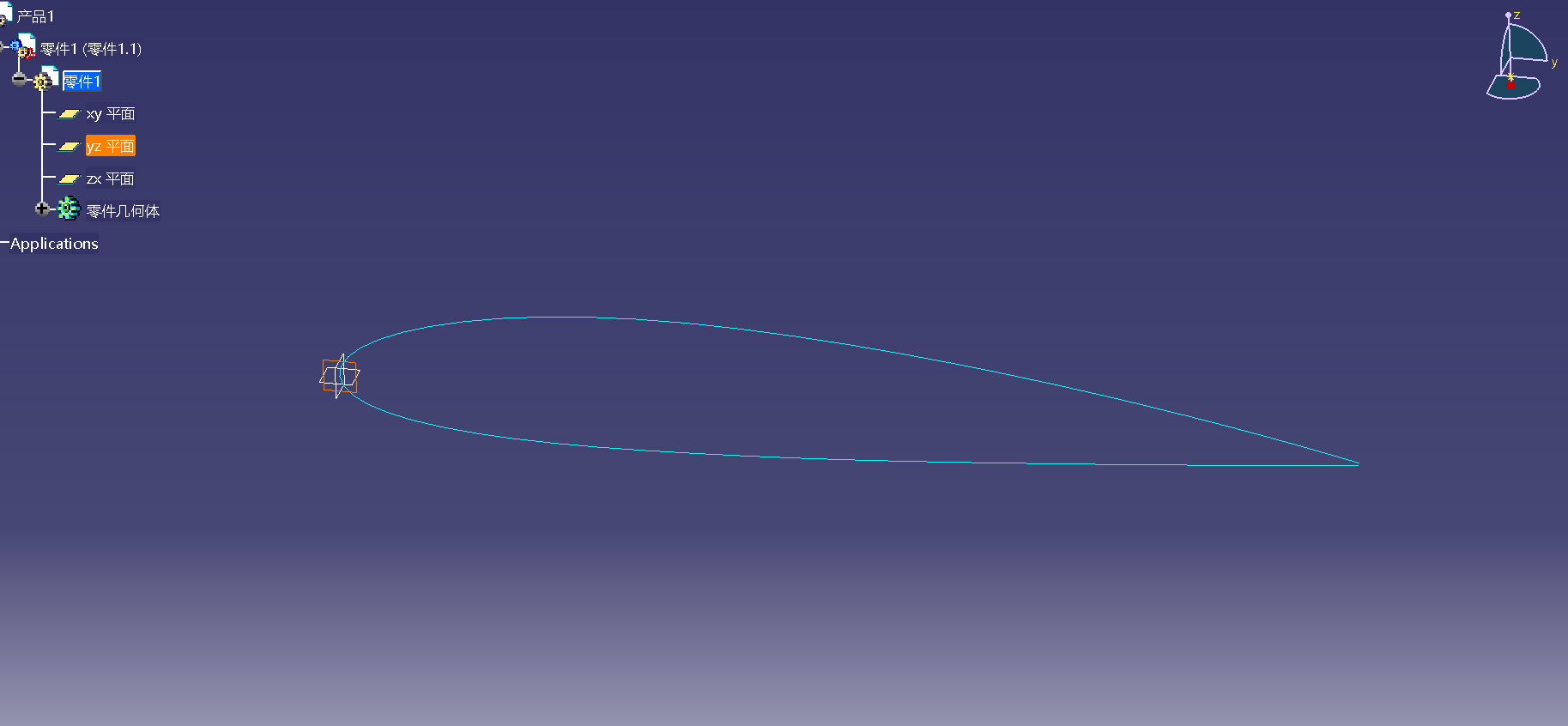

在插入中找到Curve Creation->3D Curve，先选中导入的翼型数据，随后点击3D Curve指令并直接确定，完成翼型截面参考的创建。

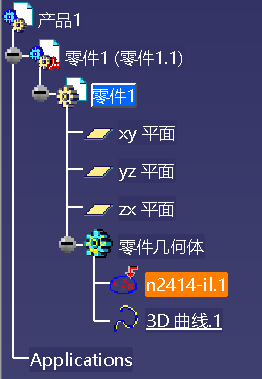

完成后，隐藏导入的翼型数据，仅留下3D曲线即可。


2. 采用辅助软件导入

采用辅助软件，主要是利用CATIA的二次开发功能，前人开发了翼型导入软件，可以很快的完成翼型的导入，并且可以修改导入的位置等参数。

软件下载：https://gxcvucnc.feishu.cn/file/KvsNboHKNoHPjLxvQfHcsrw9n1f?from=from_copylink

下载后解压，得到软件本体，运行翼型工具.exe，添加一个翼型。

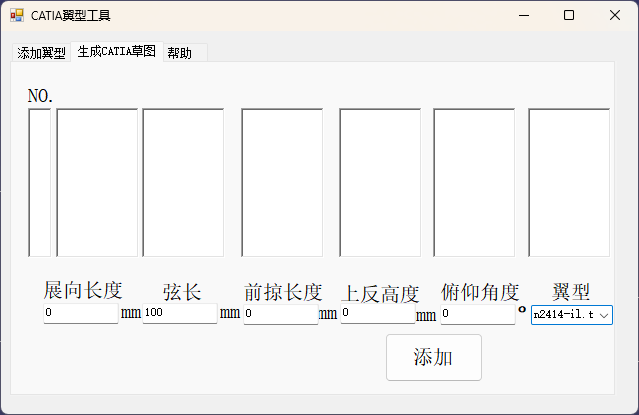

添加点击生成CATIA草图选项卡，在下方填入需要的参数。 image.png

参数设定完成后，回到CATIA软件，新建一个零件并在新窗口中打开（这一步非常重要，必须！）将翼型工具激活，底下为CATIA软件，点击添加按钮，将翼型添加进零件草图。完成零件导入。
